ЕС 2706 является болгарская разработка и доступен в двух версиях – для машинами из одной серии (ЕС) и мини-машин (СМ). В некоторых случаях комплектовался с IBM и PDP, посколко он совместим с AP 190 L компании FPS. В СССР работал с болгарскими и российскими ЕИМ. В основном используется для мульти-машинных комплексов для исследований в аэрокосмической промышленности, в нефтяной промышленности для предварительного расположения нефтяных и газовых месторождений в методе “взрыва”. Наибольший удельный вес на рынке в продаже матричних процессоров из стран-членов СЭВ имеет СССР.

ES2706 для своего времени является прогрессивной технологии для ускорения вычислительных процессов. Это стало возможным одновременное использование более чем одного процессора матричного калькулятора для ускорения процессов. Его использование началось в вместе с ЕС 1035 – болгарского производства и к другим машинам на одной серии, произведенной в России. В комплекте с ИЗОТ 1014 (EС 1037) была сделан высокая производительность сложной ЕС 1703 – центральный процессор и 4 шт.  матричныь процессоров . Это особенно пользуются в центрах обработки нефтяной промышленности как метод поиска нефти – где требуется обработки больших объемов данных, хранящихся на магнитных носителях. Идея использования матричных вычислений на сегодняшний день, и сегодня използуется- естественно, на другом уровне технологии.

1. Электронная вычислительная машина ЭВМ ЕС-1022.
2. Главный конструктор: Ростовцев И. К.; основные разработчики: Кривонос М. И., Шершень В. П., Чалайдюк, М. Ф., Коротченя М. И., Смирнов Г. Д., Ленкова В. М., Качков В. П.
3. Организация–разработчик: СКБ завода ЭВМ им. Г. К. Орджоникидзе; НИИЭВМ, Минск. Ведомство: Министерство радиопромышленности СССР.
4. Завод-изготовитель: Минский завод ЭВМ им. Г. К. Орджоникидзе МРП СССР; Брестский электромеханический завод МРП СССР; ЗИТ, НРБ, София.
5. Год окончания разработки: 1975.
6. Год начала выпуска: 1975.
7. Год прекращения выпуска: 1982.
8. Область применения: ЭВМ ЕС-1022 – усовершенствованная модель ЕС-1020, получившая широкое распространение. Применялась для решения широкого круга научно-технических, экономических, информационно-логических задач в режимах пакетной обработки, разделения времени, режимах телеобработки и удаленного доступа по телефонным и телеграфным каналам связи.
9. Число выпущенных машин: всеми изготовителями выпущено 3828 машин. Это наиболее массовая ЭВМ Единой системы ЭВМ стран социалистического содружества.
10. Структура ЭВМ. Архитектура ЕС ЭВМ-1: набор команд – 144 команды стандартного набора команд ЕС ЭВМ-1, ширина обработки – 16 двоичных разрядов, ширина выборки из ОЗУ – 32 разряда. Объем оперативного ЗУ на ферритовых сердечниках – 128-512 Кб. Средства прямого управления для создания двухмашинных комплексов. Универсальный интерфейс для связи с внешними устройствами. Два селекторных канала. Накопители на сменных магнитных дисках емкостью 29 Мб. Накопители на магнитных лентах с плотностью записи 64 импульсов на 1 мм.
11. Элементная база: интегральные микросхемы серии 155 (“Логика-2”). Расширенная номенклатура, включая микросхемы средней степени интеграции.
12. Конструкция: три стандартных шкафа ЕС ЭВМ-1, шкаф процессора, шкаф питания, шкаф ферритового ЗУ. В шкафах по две поворотные рамы с двумя панелями каждая. Размеры шкафа: 1200х750х1600 мм. Типовые элементы замены (ТЭЗ) размером 140х150 мм (стандартные ТЭЗы ЕС ЭВМ) Воздушное охлаждение с помощью стандартных вентиляторов ЕС ЭВМ. Питание от набора стандартных блоков питания ЕС ЭВМ.
13. Технология: двухсторонние печатные платы ТЭЗов изготовлялись методом сквозной металлизации. Монтаж панелей производился методом накрутки. Механизированная подготовка и установка элементов на плату ТЭЗа. Групповая пайка ТЭЗов волной. Полуавтоматический монтаж панелей и автоматизированный контроль монтажа панелей рам, шкафов. Создан целый ряд стендового оборудования, позволяющего механизировать операции монтажа и контроля. Дальнейшее развитие получили механизация и автоматизация производства ТЭЗ. Был изготовлен ряд стендов и контрольно-измерительных приборов, в первую очередь для ТЭЗ памяти. В результате трудоемкость изготовления ТЭЗ стала минимальной в отрасли. Были усовершенствованы формообразующие методы механической обработки.
14. Программное обеспечение: с машиной поставлялась дисковая операционная система (ДОС-2.1), включающая в себя кроме управляющих программ, поддерживающих одновременное прохождение трех рабочих программ, трансляторы с языков Ассемблер, РПГ, Фортран-4, Кобол, ПЛ-1, а также системные обслуживающие программы и комплект программ технического обслуживания. Обеспечивалась также работа с операционной системой ОС 4.1.
15. Технико-эксплуатационные характеристики: производительность – 80 тыс. операций в секунду по смеси Гибсон-3. Занимаемая основным комплектом площадь – 108 кв. метров. Рабочая температура окружающего воздуха – 5-40оС. Мощность, потребляемая основным комплектом, 25 кВА.
16. Особенности ЭВМ. ЕС-1022: полностью сохраняет конструктивную и технологическую преемственность с ЭВМ ЕС 1020 и имеет ряд преимуществ:
    • быстродействие увеличено в 6 раз;
    • расширена емкость оперативной памяти;
    • использована расширенная номенклатура микросхем серии 155 (“Логика-2”).

<strong>ЭВМ ЕС-1022 в Китае – 1981 г.</strong>

Литература

1. Качков В. П., Кондратьев А. П., Ленкова В. М., Ростовцев И. К., Смирнов Г. Д. Электронная вычислительная машина ЕС-1022. М., Статистика, 1979.

ЗИТ-151 это первая электронно-вычислительной машине (ЕИМ), создана в

Болгарии. Произведенна Завода вычислительной техники (ЗИТ) в Софии по лицензии японской “Facom-230-30” компании “Fujitsu”. Развертывание ее производства начинается с подготовки специалистов, обеспечивающих полную документацию и производства готовых деталей и узлов для монтажа шкафов, поставляемых Японией. В ЗИТ происходят только связи между контактными точками на досках, Методом “оборачивания”. Эта технология исключает пайку и плотно обмоточный провод с пистолетом на выходной контакт разъема элемента каждой доски. ЕИМ построен на полупроводниковые приборы – диоды и транзисторы. До 1969 года было произведено образцов, не поглотив все лицензии технологии производства с импортируемых из Японии, приборов контроля и испытательного оборудования, строительных блоков и периферийных устройств. При переключении на производственный цикл элементной базе, был заменен на болгарской – завода по производству полупроводников – Ботевград, и используемых магнитных материалов были заменены на произведенные в Болгарии и импорта из ГДР.
Конфигурация Компьютера

• Панель оператора с вводом и выводом электрической пишущей машинки;
  Периферийные устройства ввода – устройство считывания с ленты, устройство для считывания с перфокарты;
  Выходные периферийные устройства – пуансон перфокарты, удар перфоленту, широкий печать;
  Внешние устройства хранения данных – устройства хранения данных на магнитной ленте (ЗУМЛ) (6 шт.) ;
  ЕИМ- Стандартный шкаф силовой шкаф с ЦПУ магнитная память (ферриты), шкаф управления периферийными устройствами;
  Потребляемая мощность –  25 кВт.Компьютеры изготовлены с 1967 по 1971 год и внедрены в региональных центрах обработки данных (тиков). Производство руководил инж. Иван Марангозов.
  Возможности ЕИМЗИТ 151 обладают качествами лицензионного компьютера Facom 230-30. Использование достигается с моделью Facom 231, новая модель ЕИМ имеет более высокие возможности. По функциональным расширениях достигает 10 раз более высокую скорость обработки данных. 10-значный слово достиг средней скорости арифметических операций:

  Коллекция – 58,3 мкс
  удаление – 82,5 мкс
  Умножение – 850 мксПри обработке 10 цифр слово с плавающей точкой было достигнуто:

  сбор – 150 мкс
  вычитание – 200 мкс
  Умножение – 1400 мкс

  Магнитная память выполнена из феррита с доступом цикла 2,2 мкс. Объем памяти увеличен до 231 Facom дважды до максимального 64KБита. , где хар (Хартли – бумага) является единицей информации, равной log210 = 3,323 бит.
  Производственное кооперирование

  Приобретение ЕИМ, чем аренда поставки оригинальных запасных частей было произведено ЗИТ сделано в металлических конструкций шкафов. На заводе мы разработали инструменты для производства печатных плат, разъемов, соединительных кабелей и механической обработки. Химическая обработка, сверление и установка плат производится в ЗИТ. Пайки производится на специализированном закупленного машине “оловянная волна”. Шкаф ОЗУ (оперативное хранение) и ЗП (постоянное хранение) производится на основе ферритовых сердечников в ЗЗУ – Велико Тырново. Производство запоминающих устройств на магнитной ленте (ЗУМЛ) включены в соответствии с лицензией на одноименном заводе в г. Пловдив . Электрическая пишущая машинка для ввода и вывода ЕИМ производится в завод пишущих машинок – Пловдив. Японский кард-ридер и устройство считывания с ленты были заменены такими устройствами ческой компании “Аритмия”. Широкоформатная печать импортируется из производства американской компании “Hewlett Packard” (5 штук) и польского производства TURBOSNACK • быстрый широкие возможности для печати DW 21 производства лицензию на английском языке.
  Начало и развитие

Fujitsu Facom 230-30

Лицензированное производство ЗИТ 151 в Болгарии стартовало производство больших ЕИМ. Внедрение этой системы производства обеспечить рынок с компьютером, но и создавать кадры для производства и технического обслуживания такого оборудования. Внедрение такой технологии неизвестно до тех пор в Болгарии, создаст новые производственные мощности и средства к существованию в других местах строительство заводов, в сотрудничество с Завода вычислительной техники. При переходе к производству ЕИМ из единой системы (ЕС) для социалистического лагеря в  ЗИТ началось производства процессора ЕС-2020 системы ЕС 1020 и поставляется весь добываемый ЕИМ в социалистическом лагере к югу дискового пространства ЕС (управление плюс 6 шт устройств хранения данных на магнитном диске (ЗУМД) -.. 7 Мб или 29 Мб) и подсистем для устройств хранения данных на магнитной ленте (устройства управления плюс 6 шт периферийные устройства хранения данных на магнитной ленте ЗУМЛ)). В Благоевград стартовало производство механических конструкций на заводе для механических конструкций (ЗМК), в Русе производились печатные платы  для всего производства ДСО “ИЗОТ”. В гор. Стара Загора началось производство дисковых накопителей, для всех ЕИМ произведенные в социалистическом лагере. В Пазарджик, на заводе магнитныь дисков, изготавливаются точно обработанное носители – диск пакеты ЗУМД. “Электроника” –  завод в Софии специализируется на производстве силовых устройств, таких ЕИМ. В Пловдиве два завода – завод Пишущих машинок и  Завод устройств хранения на магнитной ленте (ЗУМЛ),  производят продукты предназначены, для дополнения лист Болгарских периферийных устройств, которые подключаются к компьютерам из одиннной системы в СССР, Венгрии (ЕС 1010), ГДР (ГДР) (ЕС 1040) и Болгария (ЕС 1020).
Усточники информации:

((En)) Компьютерный музей. ZUML Fujitsu Facom 603B
((En)) Компьютерный музей. Исторически сложилось, что компьютер Fujitsu Facom 230 (Fujitsu 230-30). Изображение центра обработки данных с 230-30

3. http://bg.wikipedia.org/wiki/%D0%97%D0%98%D0%A2-151

ИЗОТ1014 вошел в регулярное производство в 1987 году полностью совместим с предыдущими вычислительных машин из ЕС-ЕИМ – производство ЗИТ и американские IBM Series 360, 370 и 43xx, с улучшенными техническими характеристиками. Впервые в болгарской вычислений стали использовать схемы с высокой степенью интеграции.

При сертификации машины в серии ЕС 4, она получила код ЕС 1037 и как таковой был продан в странах Советского Союза и СЭВ.
В комплекте с 4 шт. матричные процессора  продавалас как высокопроизводительны комплекс ЕС 1703.

Ниже приведены основные технические характеристики:
– Объем оперативной памяти – до 16 МБ с 333 nanosekudi цикла;
– Средняя производительность – 1,2 Mflopsa;

  – Объем оперативной памяти – 32 Кбайт;

  – Объем кэш-памяти – 32 МБайт цикла 50 наносекунд;
– Цикл компьютера – 50 наносекунд;
– 8 универсальных каналов, они могут работать в блокмултиплексном, байтмултиплексном или селекторном режимов в соответствии с типом периферийных устройств, которые должны быть включены. Тип канала может быть установлен с помощью панели управления. Скорость канала имеет 2,5 Мбайт в секунду.

ЕС 1703 – Высокая производительность комплекс

– Объем внешней памяти – до 9000 Мб;
– Размеры – 2500 x 1100 мм;
– Объем 1,2 кубических метров.
– Вес – 500 кг.
– Потребляемая мощность – 4,5 кВт.

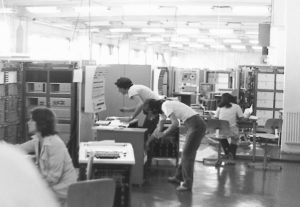

Цех наладки ИЗОТ 1014Е

Программное обеспечение полностью совместимо с ЕС – EIM-Ryad 4. Работа под управлением всех операционных систем в своем классе – OS 6.1 OS 7 и CBM – российского производства. Он совместим с операционными системами на IBM – OS / VS1, MVS / SP и DOS / VSE.

Разработчики: Главный конструктор – Пржиялковский В.В. Заместитель главного конструктора – Смирнов Г.Д. Основные разработчики: Мальцев Н.А., Волков Л.И., Чалайдюк М.Ф., Качков В.П., Асцатуров Р.М.

1. 1. Организация – разработчик – НИИЭВМ г. Минск. МРП СССР
   2. Завод-изготовитель- Минский завод ЭВМ им. Г.К, Орджоникидзе МРП СССР, Брестский электромеханический завод МРП СССР, Болгарский завод ЗИТ г. София.
   3. Год окончания разработки – 1971 год.
   4. Год начала выпуска – 1971 год.
   5. Год прекращения производства – 1975 год.
   6. Область применения : Вычислительные центры предприятий, объединений, ведомств. Научно-технические и планово-экономические расчеты.
   7. Количество выпущенных машин:
      • Минский завод-595 шт.
      • Брестский завод- 60 шт.
      • Завод ЗИТ – около 100 шт.
   8. Структура ЭВМ : Архитектура ЕС ЭВМ-1. Разрядная сетка – 8 разрядов. Набор команд – 144 команды стандартного набора команд ЕС ЭВМ-1. Объем оперативного ЗУ на ферритовых сердечниках – 64- 256 Кбайт. Средства прямого управления для создания двухмашинных комплексов. Универсальный интерфейс для связи с внешними устройствами. Три селекторных канала. Накопители на сменных магнитных дисках емкостью 7.25 Мбайт. Накопители на магнитных лентах с плотностью записи 32 имп. на мм.

1. Элементная база – интегральные микросхемы серии 155 ( Логика-2). Восемь первых типов микросхем малой степени интеграции.
2. Конструкция – три стандартных шкафа ЕС ЭВМ-1, шкаф процеВычислительные центрссора, шкаф питания, шкаф ферритового ЗУ. в каждом шкафу 2 поворотные рамы с двумя панелями каждая. Размеры шкафа: 1200х750х1600 мм. Типовые элементы замены (ТЭЗ) размером 140х150 мм. (стандартные ТЭЗы ЕС ЭВМ) Воздушное охлаждение с помощью стандартных вентиляторов ЕС ЭВМ. Питание от набора стандартных бло-ков питания ЕС ЭВМ.
3. Технология: Двухсторонние печатные платы ТЭЗов изготовлялись методом сквозной металлизации. Монтаж панелей производился методом накрутки. Механизированная подготовка и установка элементов на плату ТЭЗа. Групповая пайка ТЭЗов волной. Полуавтоматический монтаж панелей и автоматизированный контроль монтажа панелей рам, шкафов. Создан целый ряд стендового оборудования, позволяющего механизировать операции монтажа и контроля.
4. Программное обеспечение. С машиной поставлялась дисковая операционная система (ДОС), включающая в себя кроме управляющих программ, обеспечивающих одновременное прохождение трех рабочих программ, трансляторы с языков Ассемблер, РПГ, Фортран-4, Кобол, ПЛ-1,а также системные обслуживающие программы и систему тестового контроля устройств.
5. Технико-эксплуатационные характеристики. Производительность – 20 тыс. опе-раций в секунду по смеси Гибсон-3. Занимаемая основным комплектом площадь – 80-100 кв. метров. Рабочая температура окружающего воздуха – 5-40°С. Мощность, потребляемая процессором – 4.5 ква.
6. Особенности ЭВМ. ЕС-1020- первая ЭВМ Единой системы ЭВМ стран социалистического содружества, реализующая полностью принципы работы ЕС ЭВМ. Первая ЭВМ, обеспечившая полную информационную и программную совместимость с наиболее распространенными западными ЭВМ общего назначения.

Литература

1. Пржиялковский В.В., Смирнов Г.Д., Мальцев Н.А., Асцатуров Р.М., Качков В.П., Голован А.К. “Электронная вычислительная машина ЕС-1020”, Москва, “Статистика” 1975 г.
2. Внедрено 9 авторских свидетельств, главное – “Система обработки данных” а.с. СССР № 433404 от 30. 02. 1974 г. Авторы – Пржиялковский В.В. Смирнов Г.Д. Мальцев Н.А. и др.

Электронная вычислительная машина ЭВМ ЕС-1035

Главный конструктор: Смирнов  Г. Д.; заместители главного конструктора: Пыхтин  В. Я., Чалайдюк  М. Ф; основные разработчики: Шкляр  В. Б., Запольский  А. П., Волков  Л. И.

Организация–разработчик: НИИЭВМ, Минск. Ведомство: Министерство радиопромышленности СССР.
Завод-изготовитель: Минский завод, завод ЗИТ-София.
Год окончания разработки: 1977 г.
Год начала выпуска: 1977 г.
Год прекращения выпуска: 1986 г.
Число выпущенных машин: 2138 от всех проиводителей.

Область применения

ЭВМ ЕС-1035 — стационарная ЭВМ, входящая во вторую очередь Единой системы ЭВМ стран социалистического содружества (ЕС ЭВМ-2). Применялась для решения широкого круга научно-технических, экономических, информационно-логических задач как в автономном режиме, так и в системах обработки информации, включая системы, функционирующие в реальном масштабе времени, режиме разделения времени, а также диалоговые системы.
Описание машины ЭВМ ЕС-1035

Архитектура ЕС ЭВМ-2

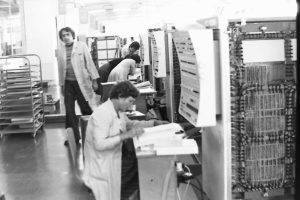

ЗИТ – Цех Наладки

Набор команд — 172 команды стандартного набора команд ЕС ЭВМ-2, ширина обработки — 32 двоичных разряда.
Ширина выборки из ОЗУ — 64 разряда.
Двойная точность операций с плавающей запятой.
Объем оперативного ЗУ — 256-1024 Кб.
Средства организации виртуальной памяти емкостью 16 Мб.
Перезагружаемая память микропрограмм.
Программно-аппаратная система обеспечения совместимости с ЭВМ «Минск-32».
Средства прямого управления для создания двухмашинных комплексов.
Универсальный интерфейс для связи с внешними устройствами.
От двух до четырех селекторных каналов с возможностью работы в блок-мультиплексном режиме.
Косвенная адресация в канале.
Накопители на сменных магнитных дисках емкостью 29 Мб.
Накопители на магнитных лентах с плотностью записи 64 импульсов на 1 мм.

Элементная база

Интегральные микросхемы ECL типа серии ИС-500 (микросхемы малой и средней степени интеграции).
Конструкция.

Три стандартных шкафа ЕС ЭВМ, шкаф процессора, шкаф питания, шкаф ЗУ, поворотные рамы с двумя панелями каждая.

ЗИТ – София Цех настройка

Размеры шкафа: 1200х750х1600 мм. Типовые элементы замены (ТЭЗ) размером 140х150 мм (стандартные ТЭЗы ЕС ЭВМ). Воздушное охлаждение с помощью стандартных вентиляторов ЕС ЭВМ. Питание от набора стандартных блоков питания ЕС ЭВМ.
Технология

Впервые для производства ЭВМ использована технология изготовления многослойных печатных плат (МПП) методом металлизации сквозных отверстий. Механизированная подготовка и установка элементов на плату ТЭЗа. Групповая пайка ТЭЗов волной. Полуавтоматический монтаж панелей и автоматизированный контроль монтажа панелей рам, шкафов. Создано стендовое оборудование, позволяющее механизировать операции монтажа и контроля. Дальнейшее развитие получили механизация и автоматизация производства ТЭЗ. Был изготовлен ряд стендов и контрольно-измерительных приборов, в первую очередь для ТЭЗ памяти. Были усовершенствованы формообразующие методы механической обработки.
Программное обеспечение

С машиной поставлялась дисковая операционная система (ДОС-2), включающая в себя кроме управляющих программ, поддерживающих одновременное прохождение трех рабочих программ, трансляторы с языков Ассемблер, РПГ, Фортран-4, Кобол, ПЛ-1, а также системные обслуживающие программы и комплект программ технического обслуживания. Обеспечивалась также работа с операционной системой ОС 6.1. Поставлялись программные средства для совместной работы с ЭВМ «Минск-32».
Технико-эксплуатационные характеристики

Производительность — 160 тыс. операций в секунду по смеси Гибсон-3.    Пропускная способность каналов — 1200 Кб/с.
Занимаемая основным комплектом площадь — 110 кв. метров.
Рабочая температура окружающего воздуха — 5-40°С.
Мощность, потребляемая основным комплектом — 40 кВА.

Особенности ЭВМ

Впервые в ЭВМ ЕС-1035 и в ЭВМ появились:

перезагружаемая память микропрограмм;
средства организации виртуальной памяти объемом 16 Мб;
блокмультиплексный режим работы селекторных каналов;
регистрация программных событий;
расширенная точность вычислений с плавающей запятой;
встроенный адаптер канал-канал;
повторение микрокоманд при сбоях;
автоматическая система диагностики неисправностей;
совместимость с ЭВМ «Минск-32»

Литература

Лопато Г. П., Смирнов Г. Д. и др. Процессор. А. с. СССР 1247884 от 1 апреля 1986 г.
Лопато Г. П., Смирнов Г. Д. и др. Комбинированный канал. А. с. СССР 1405067 от 22 февраля 1988 г.
Смирнов Г. Д., Карачун Н. К. Васильев И. М. Некоторые вопросы создания вычислительных систем коллективного пользования на базе ЭВМ ЕС-1035 в Финляндии и Бельгии. Тезисы доклада 4-й Всесоюзной научно-технической конференции. Минск, 1981 г.
Смирнов Г. Д., Лопато Г. П. и др. Основные отличительные особенности структуры модели широкого применения ЕС-1035. Вопросы радиоэлектроники, сер. ЭВТ, 1975, вып. 11.
