Матричен процесор ЕС 2706

Link

ЕС 2706 е  Българска разработка и се произвеждаше в две модификации – с нтерфейс за машини от единната серия (ЕС) и мини машини (СМ). В някои области се ползваше и с IBM и PDP, тъй като е съвместим програмно  с AP 190 L на фирма FPS. В СССР се комплектоваше с Български и Руски машини. Основно се ползваше за многомашинни комлекси за научни изследвания, в космическите изследвания, в  нефтената промишленост за предварително локализиране на нефтени и газови находища по метода на “взривна вълна”. Най-голям пазарен дял в продажбата на матрични процесори от страните, членки на СИВ има СССР.

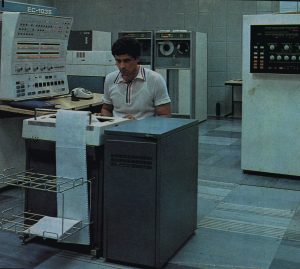

ЕС2706 за своето време е прогресивна технология за ускоряване на изчислителните процеси. Беше възможно паралелно ползване на повече от един матричен процесор за ускоряване на изчислитените процеси. Използването му започна с комплектоване към ЕС 1035 – Българско производство и към другите машини от единната серия, произвеждани в Русия. В комплект с ИЗОТ 1014 (ЕС 1037), се правеше високопроизводителния комплекс ЕС 1703 – един централен процесор и 4 бр. матрични процесори. Особено много се ползваше в изчислителните центрове на нефтената промишленост, тъй като метода на търсене на нефт изискваше обработка на големи масиви данни, записани на магнитни носители. Идеята за ползване на матрични изчисления е актуална и в наши дни – естествено при друго ниво на технологиите.

ES-1022Б

  1. Электронная вычислительная машина ЭВМ ЕС-1022.
  2. Главный конструктор: Ростовцев И. К.; основные разработчики: Кривонос М. И., Шершень В. П., Чалайдюк, М. Ф., Коротченя М. И., Смирнов Г. Д., Ленкова В. М., Качков В. П.
  3. Организация–разработчик: СКБ завода ЭВМ им. Г. К. Орджоникидзе; НИИЭВМ, Минск. Ведомство: Министерство радиопромышленности СССР.
  4. Завод-изготовитель: Минский завод ЭВМ им. Г. К. Орджоникидзе МРП СССР; Брестский электромеханический завод МРП СССР; ЗИТ, НРБ, София.
  5. Год окончания разработки: 1975.
  6. Год начала выпуска: 1975.
  7. Год прекращения выпуска: 1982.
  8. Область применения: ЭВМ ЕС-1022 – усовершенствованная модель ЕС-1020, получившая широкое распространение. Применялась для решения широкого круга научно-технических, экономических, информационно-логических задач в режимах пакетной обработки, разделения времени, режимах телеобработки и удаленного доступа по телефонным и телеграфным каналам связи.
  9. Число выпущенных машин: всеми изготовителями выпущено 3828 машин. Это наиболее массовая ЭВМ Единой системы ЭВМ стран социалистического содружества.
  10. Структура ЭВМ. Архитектура ЕС ЭВМ-1: набор команд – 144 команды стандартного набора команд ЕС ЭВМ-1, ширина обработки – 16 двоичных разрядов, ширина выборки из ОЗУ – 32 разряда. Объем оперативного ЗУ на ферритовых сердечниках – 128-512 Кб. Средства прямого управления для создания двухмашинных комплексов. Универсальный интерфейс для связи с внешними устройствами. Два селекторных канала. Накопители на сменных магнитных дисках емкостью 29 Мб. Накопители на магнитных лентах с плотностью записи 64 импульсов на 1 мм.
  11. Элементная база: интегральные микросхемы серии 155 (“Логика-2”). Расширенная номенклатура, включая микросхемы средней степени интеграции.
  12. Конструкция: три стандартных шкафа ЕС ЭВМ-1, шкаф процессора, шкаф питания, шкаф ферритового ЗУ. В шкафах по две поворотные рамы с двумя панелями каждая. Размеры шкафа: 1200х750х1600 мм. Типовые элементы замены (ТЭЗ) размером 140х150 мм (стандартные ТЭЗы ЕС ЭВМ) Воздушное охлаждение с помощью стандартных вентиляторов ЕС ЭВМ. Питание от набора стандартных блоков питания ЕС ЭВМ.
  13. Технология: двухсторонние печатные платы ТЭЗов изготовлялись методом сквозной металлизации. Монтаж панелей производился методом накрутки. Механизированная подготовка и установка элементов на плату ТЭЗа. Групповая пайка ТЭЗов волной. Полуавтоматический монтаж панелей и автоматизированный контроль монтажа панелей рам, шкафов. Создан целый ряд стендового оборудования, позволяющего механизировать операции монтажа и контроля. Дальнейшее развитие получили механизация и автоматизация производства ТЭЗ. Был изготовлен ряд стендов и контрольно-измерительных приборов, в первую очередь для ТЭЗ памяти. В результате трудоемкость изготовления ТЭЗ стала минимальной в отрасли. Были усовершенствованы формообразующие методы механической обработки.
  14. Программное обеспечение: с машиной поставлялась дисковая операционная система (ДОС-2.1), включающая в себя кроме управляющих программ, поддерживающих одновременное прохождение трех рабочих программ, трансляторы с языков Ассемблер, РПГ, Фортран-4, Кобол, ПЛ-1, а также системные обслуживающие программы и комплект программ технического обслуживания. Обеспечивалась также работа с операционной системой ОС 4.1.
  15. Технико-эксплуатационные характеристики: производительность – 80 тыс. операций в секунду по смеси Гибсон-3. Занимаемая основным комплектом площадь – 108 кв. метров. Рабочая температура окружающего воздуха – 5-40оС. Мощность, потребляемая основным комплектом, 25 кВА.
  16. Особенности ЭВМ. ЕС-1022: полностью сохраняет конструктивную и технологическую преемственность с ЭВМ ЕС 1020 и имеет ряд преимуществ:
    • быстродействие увеличено в 6 раз;
    • расширена емкость оперативной памяти;
    • использована расширенная номенклатура микросхем серии 155 (“Логика-2”).
ЭВМ ЕС-1022 в Китае - 1981 г.

<strong>ЭВМ ЕС-1022 в Китае – 1981 г.</strong>

Литература

  1. Качков В. П., Кондратьев А. П., Ленкова В. М., Ростовцев И. К., Смирнов Г. Д. Электронная вычислительная машина ЕС-1022. М., Статистика, 1979.

ЕС 8371

Система ЕСТЕЛ

ЕС 8371 е телекомуникационен процесор, произвеждан от ЗИТ-София и е предвестника на интернет. Предназначението му беше да предава данни между изчислителните центрове, оборудвани с големи изчислителни машини и да връзва отдалечени терминали и в по-късен етап персонални компютри към централизирани бази данни.

ЕС 8371

ЕС 8371 – в дясната част на снимката

За първи път през 1986 г. – на техническа изложба в Центъра на промишлеността на г. Москва, беше демонстрирана международна връзка между две машини в ЦИИТТ-София и демонстрационния център на ЗИТ-София в г. Москва. Връзката беше осъществена с помоща на Обединената мрежа от изчислителни ресурси (ОМИР), разработена и внедрена от ЦИИТТ.

Системите се комплектоваха в Комбинат Системи за телеоб­работка Велико Търново.

Продаваха се в страните членки на СИВ като системи за телеобработка ЕСТЕЛ 4.1 и ЕСТЕЛ 4.2.

15 години ЗИТ

Завод за изчислителна техника на 15 години

Производството на ЗИТ 1982 г.

Заводът за изчислителна техника на 15 години

Заводът за изчислителна техника е създаден през 1967 г. с амбициозната за това време задача да осигури за пръв път в България производството на електронно-изчислителни машини. Едновременн с кадровото укрепване на новосъздадения колектив започва внедряването на опита на водещата японска фирма Фуджицу за създаване на прогресивна технология за производство на електронноизчислителни машини, за обучаване на специалисти и ръководители.За кратко време бе внедрен в производство по лицензна документация първата ЕИМ, произведена у нас  ЗИТ-151. През този период в завода бяха овладени всички процеси, свързани с изработването на механични конструкции, изработването на печатни платки, електрически и механичен монтаж, настройка и изпитания на устройствата на електронноизчислителната машина. Специалистите в завода монтираха произведените машини в изчислителните центрове на цялата страна, извършваха сервизното им обслужване, предаваха своите знания и опит, като обучиха десетки специалисти-потребители. По този начин до 1972 г. у нас бяха произвдени и монтирани първите съвременни и на високо техническо равнище машини, като се създадоха предпоставки за масово навлизане на електронноизчислителната техника в практиката.

Междувременно в изпълнение на партийната политика за ускорено развитие на електронната промишленост в нашата страна с бързи темпове се откриваха новите големи заводи на ДСО ИЗОТ – за печатни платки, за механични конструкции, за запаметяващи устроиства с магнитни лентии с магнитни дискове и др., които позволиха производството на изчислителна техника да се организира на принципа на ешелонирането с големи мултипликационни възможности.

От друга страна, този период съвпада със създаването на Единната система електронни изчислителни машини с висока степен на унификация на използваните детайли, периферни устройства и програмни продукти. На ЗИТ беше отделена почетна роля при специализацията в рамките на ДСО ИЗОТ – като краен монтажен завод, който дава завършен вид на продукцията, да има пряк контакт с потребителите, да работи по производството на системи ЕИМ. Основната част от продукцията бе предназначена за износ в социалистическите страни и преди всичко в Суветския съюз.Бяха създадени много тесни делови връзки както по отношение на разработката на централните процесори, така и по тяхното производство с НИИЕВМ – гр. Минск, МПО ВТ – гр. Минск, и БЕМЗ – гр. Брест. Радостно е да се отбележи, че тези връзки продължават да се развиват, задълбочават и обогатяват и скоро ще честваме тяхната 10 годишнина.

Изделията, с които ЗИТ се включи в работата по създаването на пурвия модел ЕИМ от единната система, бяха процесорът ЕС-1020 по съветска документация, както и разработените от колективи на ЦИИТ управляващо устройство за магнитен диск ЕС-5552, управляващо устройство за магнитна лента ЕС-5512 и вносни периферни устройства в завода започна производството на първата българска ЕИМ от Единната система – ЕС 1020. Големият интерес към новото производство в НРБ и в другите социалистически страни, както и специализацията на производството в нашата страна станаха стимул за бързото развитие на завода, за създаване на производствени мощности, за нарастването на широк кръг квалифицирани специалисти.

В годините на седмата петилетка заводът започна внедряването на модернизираната ЕИМ ЕС-1022, която беше нова степен в развитието на електронноизчислителната техника в нашата страна. Беше внедрена машина с четири пъти по-висока производителност, много по-технологична, с високи показатели за надежндост. В състава на машината влизаха 29 МБ дискови запаметяващи устройства ЕС-5561 – ЕС-5061, магнитнолентови устройства ЕС-5612-03, модернизираните операторски пултове ЕС-7074-01 и ЕС-7074-02. Тези изделия бяха търсени във всички страни на СИВ и това определя стабилното икономическо развитие на предприятието.

Едновременно с производството на изделията от серията ЕС-1022 се извърши техническата подготовка за внедряването на изделията, които комплектуват новото поколение ЕИМ на Единната система. Високата квалификация на специалистите на ЦИИТ и от заводите на ДСО ИЗОТ стана предпоставка за производството на многократно по-сложни и високопроизводителни изделия, каквито са процесорът ЕС-2635, 100МБ и 200МБ дискови подсистеми, матричен процесор, комуникационен процесор, 29МБ дискова подсистема за ЦМ, система за автоматизация на инженерния труд. Характерно за изделията са новите конструктиви, които наложиха пълно техническо превъоръжаване на целия цикъл на производство. Чест прави на заводските конструктори научното обслужване при внедряването на процесора ЕС-2635, извършено на основата на съветска документация. В условията на постепенно разгръщане на производството се наложи да бъдат разрешени цяла серия изключително сложни въпроси.Създадената ЕИМ ЕС-1035 се радва на завидна популярност и се оценява високо от потребителите, което се отразява вече втора година на изключително високите ръстове в производствената програма на завода. В изпълнение на решенията на 12 конгрес на БКП за увеличаване на ръста на производителността не с проценти, а спъти, колектива на завода последователно внедрява в практиката дългогодишната си програма за реконструкция и модернизация, която цели внедряване на автоматизация и механизация във всички производствени и управленски процеси, рязко ограничаване на ръчния и непроизводителен труд, внедряването на изделия с високи експлоатационни и икономически характеристики. Обществената производителност през 1981 г. нарастна с 60% спрямо базовата 1980 г., апрез 1982 г. ще реализираме поставената цел – двоен ръст спрямо 1980 г.  Процесът на разширяване на мощностите ще продължи и ще гарантира нови, по-високи успехи в следващите години.

Високите показатели, с които заводът посрещна своята 15-годишнина, са реален резултат от упоритата работа на трудовия колектив, на парийната организация на завода. Квалификацията, високият дух на специалистите и работниците в завода са най-добрата гаранция за бъдещите успехи, за по-нататъшното съкращаване на разстоянието до най-добрите сред водещите в нащата професия, за завоюване на постижения на световно равнище.

Инж. Владимир Ботев

Инж. Владимир Ботев

Инж. Владимир Ц. Ботев, директор на ЗИТ

References – Radio. Issue №9 of September 1989.

Radio. Issue №9 of September 1989.

… Moscow hosted the Jubilee National Exhibition “Bulgaria Today and Tomorrow.”

Minister of Bulgaria, Chairman of the “Electronics” association I. Tenev. Our company are reliable partners to the EU computer program. They are not only engaged in production of machines, peripheral devices in this series, but also in cooperation with Soviet specialists successfully debuted in such promising areas as the creation of EU-based multiprocessor computer systems, where possible with the use of parallel computing problem solving methods with a large amount of data. For example. Use the matrix processor EU 2706 – this is a significant step towards a super-computer. Its capacity of 30 million operations per second. High complex, built on the basis of EC 1037 and four matrix processor achieves performance already 100 million operations per second. This opens up the possibility of using such systems to process large streams of data in scientific research and so on. D. Visitors to the exhibition in Moscow learned about the collective use centers, with a number of large systems for teleprocessing, such as “ESTEL” and “Sweet”, for processing video, hierarchical computer

References Institute of Informatics Systems

RUSSIAN ACADEMY OF SCIENCES SIBERIAN BRANCH OF THE ORDER OF LENIN

Novosibirsk - the Academy of Sciences of the USSR

Parallel programming system for large-block computer systems.
The project is multi-cluster system was developed in Bulgaria. In its implementation involved the Computing Center of the Siberian branch Academy of Sciences. In this project, the system combines clusters – subsystem ЕU-2706 and EU-2709 under the EU 1037 governance. Four clusters of macro-cluster CES form macro-cluster and four macro-cluster Inter-cluster memory- Inter-cluster under the EU-1068 control.

Valery Anisimov, Novosibirsk, 1992

References Siberian gas

Status of software and information support tasks TsDPU

Siberian gas

TsDPU within the automation of activities created considerable potential of information and software support dispatching ESG management. Automated dispatch control system (ADCS) UGS in the first stage was created as an information and up to 1995 included the acquisition system and display operational information, implemented on a computing complex EU 1011-EU 1037, as well as local area network and personal computers, which have been implemented some functional tasks of accounting and settlement character.

References VDNH-89

Computer Engineering and Informatics-89International exhibition on VDNH

NATIONAL SECTION NRB(People’s Republic of Bulgaria)

It submitted more than 50 exhibits.

Demonstrated new development computers, high-performance systems, special processors, advanced 32-bit mini and micro different purposes. Among the exhibits are new developments CBT, software and hardware for CAD, PCs, and so on.

Presented terminal stations, which provide for remote access.

NATIONAL SECTION People’s Republic of Bulgaria

It submitted more than 50 exhibits.

Demonstrated new development computers, high-performance systems, special processors, advanced 32-bit mini and micro different purposes. Among the exhibits are new developments SVT gehnicheskie software and systems for CAD, PCs, and so on. D.

Presented terminal stations, which provide for remote access.

Among the exhibits:

High-performance system based on computer EC-1037 and array processors; Disk path 635/317/200 MB;
subsystem tape SRC, EC-5027M NML, NML W EU-6527; terminal station 8566.M1 EU; LAN management microlite; system of training of the EU-9056 and other data.

References Academy of Sciences of the USSR

Development Programme and the EU technical computer software

In 1988, tests of the complex EU-1068.17, consisting of a computer and the eight EU-2706, supplied by NRB array processors. Exploration on application performance character shows 240 mln. Equivalent UCS operations per second, or 96 megaflops. On these and other tasks, the list of which is now expanding with the help of the Computing Center of the Siberian Branch of the USSR, the maximum capacity of the complex at full completeness of around 600 million. Equivalent UCS operations per second. Delivery is underway of the EU-2704 with dynamic architecture processors on some classes of problems, developing performance up to 1000 ppm. Equivalent UCS operations per second.
